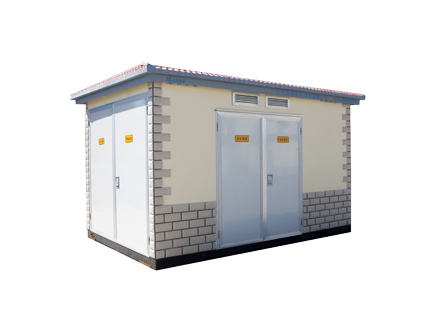

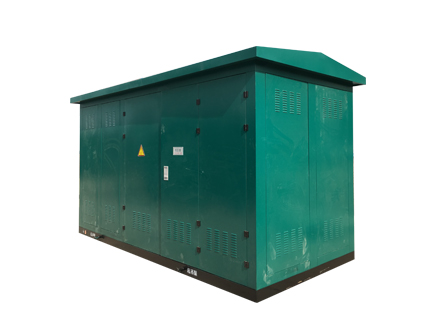

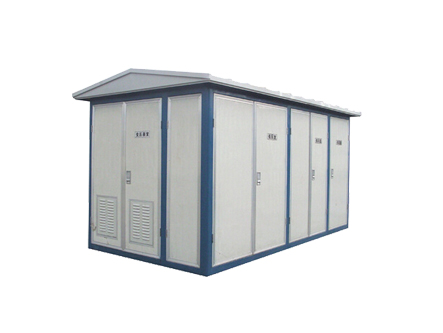

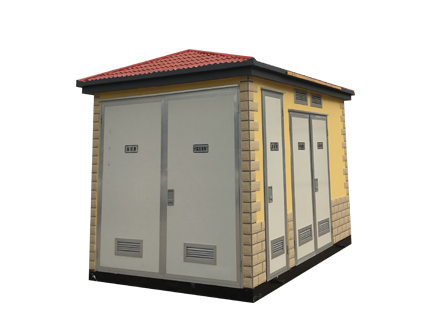

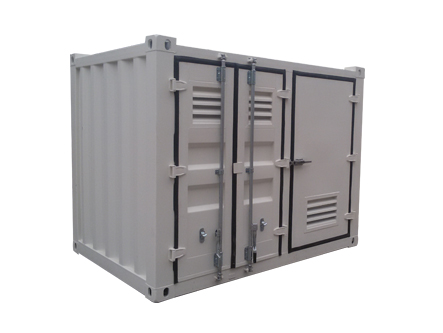

YBW1型預裝式變電站是由高壓室、變壓器室、低壓室組成的變配電裝置。適用于額定電壓35kV以下的電力系統。具有成套性、占地省、可移動、結構合理、外形美觀、安裝維護方便和投資少的特點,適用于住宅小區、大型工地、工礦企事業單位、高層建筑、城市燈路燈供配電、油田、礦山、狹窄街道、臨時用電等場所。
本產品符合GB/T17467-2010《高壓/低壓 預裝式變電站》、GB7251.1-2013《低壓成套開關設備和控制設備》、GB/T14048.1-2000《低壓開關設備和控制設備總則》、GB3906-2006《3-35kV交流金屬封閉開關設備》、GB 14048.3-2002《低壓開關設備和控制設備》、IEC60439-1《低壓成套開關設備和控制設備》等標準。
1、 本系列產品系框架結構,用型鋼經特殊防腐處理后焊接而成。外殼可采用防銹鋁合金板、彩色夾心鋼板、非金屬。箱頂為雙層結構具有隔熱、排氣降溫的作用。
2、所有操作均在柜門關閉狀態下進行。具備完善有效的“五防” 功能,防止誤操作。
3、進出線方式:高壓電纜進,低壓電纜出;高壓電纜進,低壓架空出;高壓架空進,低壓電纜出;高壓架空進,低壓架空出。
4、高壓側一次供電系統可布置成環網供電、終端供電、雙電源供電等多種供電方式,還可裝設高壓計量元件,滿足高壓計量的要求。
5、變壓器室可選擇 S9、S11以及其他低損耗油浸式變壓器和干式變壓器;變壓器室(如變壓器容量大于1600kVA,變壓器敞開布置)設有自起動強迫風冷系統及照明系統。采用自然通風和強迫通風兩種方式,通風冷卻性能良好。變壓器室有溫控儀,能自動控制變壓器溫度,保證變壓器滿負荷運行。
6、低壓室根據用戶要求可采用面板、屏裝式、抽屜式結構組成用戶所需供電方案。有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能,滿足用戶的不同要求,并方便用戶的供電管理和提高供電質量。
7、低壓室、高壓室可分別加裝加熱器,防止凝露與腐蝕發生。
8、本系列產品結構有整體式和分箱式,用戶如無特殊要求一般釆用整體式結構。箱變內部布置可以采用目字型或品字型結構。
9、為保證安全,箱式變電站四周可以加裝欄桿。
表1: YBW-20/0.4、YBW-10/0.4 、YBW-6/0.4
項 目 |
單位 |
參 數 |
主接線方式 |
|
環網型 終端型 雙電源型 |
變壓器類別 |
|
油變:S9、S9M、S11、S11M, 干變: SCB9、SCB10、SGB10 |
額定容量 |
kVA |
100~3150 |
額定電壓 |
kV |
20/0.4 10/0.4 6/0.4 |
最高工作電壓 |
kV |
24 12 7.2 |
雷電沖擊耐受電壓 |
kV |
75 60 |
1min工頻耐受電壓 |
kV |
35 25 |
高壓開關額定開斷電流 |
kA |
25 31.5 |
變壓器聯接方式 |
|
無勵磁分接±2﹡2.5%(±5%),有載自動調壓 |
低壓出線回路 |
|
4~20 |
噪音水平 |
dB |
65(干式變壓器)、55(油浸式變壓器) |
表2: YBW-35/10(6.3)、YBW-35/0.4
項 目 |
單位 |
參 數 |
主接線方式 |
|
環網型 終端型 雙電源型 |
變壓器類別 |
|
油變:S9、S9M、S11、S11M, 干變:SCB9、SCB10、SGB10 |
額定容量 |
kVA |
<20000 <3150 |
額定電壓 |
kV |
35/10 35/6.3 35/0.4 |
最高工作電壓 |
kV |
40.5 12 |
雷電沖擊耐受電壓 |
kV |
185/200 75 |
1min工頻耐受電壓 |
kV |
85 25 35 |
高壓開關額定開斷電流 |
kA |
25 31.5 |
變壓器聯接方式 |
|
無勵磁分接±2﹡2.5%(±5%),有載自動調壓 |
低壓出線回路 |
|
4~20 |
噪音水平 |
dB |
65(干式變壓器)、55(油浸式變壓器) |
1、周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃。
2、戶內安裝使用,使用地點的海拔不得超過 2000m。
3、周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過 5%。
5、設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。
6、安裝地點無火災、爆炸危險、化學腐蝕,并且不應是低洼積水處,同時應留足箱變開門所需空間。
1、聊城泉景置業有限公司
2、山東耀華玻璃有限公司
3、臨沂城建涑堤春曉18#、19#樓箱變
4、臨沂嘉益房地產開發有限公司
5、泰安農業大學
