互聯網的飛速發展,促使國內數據中心逐年增加,近幾年國家大力發展互聯網,電信、金融、政府及IT行業等IDC數據中心或工業企業等重要客戶的數據機房需求量很大,精密服務器機柜要安全、高效、可靠運行,必須有高性能的可靠電源來保障。

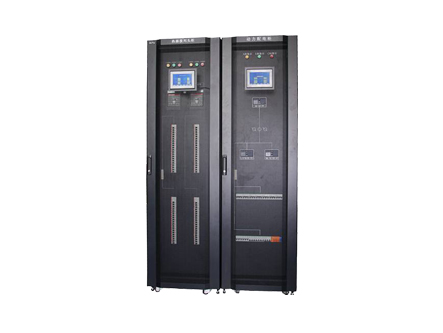

為滿足上述需求,我公司獨立研制一種高精度、寬量程智能化的精密機柜配電產品,以滿足高速發展的各類機房配電裝置需求。專門針對數據中心機房能源末端、綜合采集所有能源數據的配電柜,為終端能源監測系統提供高精度測量數據,通過顯示單元,實時反映電能質量數據。并通過數字通訊上傳至后臺環境控制系統。以達到對整個配電系統的實時監控和運行質量的有效管理。幫助用戶優化網絡數據中心,加強能耗管理,提高服務器機架運行效率,為實現全方位綠色I(xiàn)DC提供可靠保障。
本產品符合GB7251.12-2013《成套電力開關和控制設備》、GB/T14048.1-2000《低壓開關設備和控制設備總則》、IEC60439-1《低壓成套開關設備和控制設備》、YD/T585-2010《通信用配電設備》等標準。
1、柜體采用模數化結構設計,采用九折型材制作柜體框架,元器件安裝方式標準化,靈活可調,適用性強,與數據機房服務器機柜尺寸匹配,安裝基礎一致,施工方便,安裝完畢后機房整體布局美觀。
2、完善的監控系統,能測量完整的電氣信息,為供電系統提供有效管理及風險預警,監測多達84條饋線支路和2路電源進線的電氣參數,提供主電源進線及每條分支回路運行的電流、電能及諧波等完整信息??膳浜下╇姴杉瘑卧獙?shí)現在線漏電監測功能,同時配合溫度傳感器附件對智能配電裝置內溫度進行實時監視,完善了機房供電系統的安全性。
3、先進的報警功能,多層報警設置可以預防潛在的故障,以保證提前采取措施響應,對回路過負荷,過電壓,欠電壓,三相不平衡,隔離變壓器過溫,防雷失效等參數進行多層報警設置。通過顯示單元或?qū)I(yè)網關配合可以第一時間將報警信息通過顯示、聲光報警、短信及郵件等方式告之管理者。
4、提供精確的計量數據的同時滿足多方面的需求,滿足對機架式和刀片式服務器電源的監測,多種饋線CT量程選擇將測量誤差降到最低。分支回路最大支持100A的回路測量需求。
5、良好的性能及高集成化產品,很好的保證了設備運行更加穩定、安全,通過集中處理分支測量的方式,產品集成度高,可以在智能配電裝置相對狹小的空間內自由安裝,極大增強柜內安裝能力及整體運行穩定性,更加方便用戶后期維護。
6、讓操作及電能的管理更高效,讓用戶及時了解負載運行情況,并可實現對每個PDU電源的監控和報警,多層報警設置預防潛在的電源故障,便于用戶及早發現安全隱患,規避配電風險。報警全面,實現精密配電,降低用戶因誤操作引起的局部斷電事故。本系統可保存3000條歷史記錄與故障信息,數據采集有較強的實時性,提供關鍵數據分析,便于用戶分析故障原因。
序號 |
名稱 |
單位 |
數據 |
1 |
主回路額定電壓 |
V |
380 |
2 |
輔助回路額定電壓 |
V |
220 |
3 |
額定絕緣電壓 |
V |
660 |
4 |
額定頻率 |
Hz |
50 |
5 |
額定電流 |
A |
200~630 |
6 |
額定短時耐受電流 |
kA |
20 |
7 |
額定峰值耐受電流 |
kA |
40 |
8 |
進線回路數 |
|
1~2 |
9 |
出線回路數 |
|
15~64 |
10 |
防護等級 |
|
IP42 |
1、周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃。
2、戶內安裝使用,使用地點的海拔不得超過 2000m。
3、周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過 5%。
5、設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。
6、安裝地點無火災、爆炸危險、化學腐蝕的機房內。
1、浪潮邢村云計算機中心機房
2、重慶浪潮政務云管理運營有限公司
3、山東浪潮云服務信息科技有限公司
4、濟南浪潮光電科技園投資有限公司
5、北京德利迅達科技有限公司
